Steuergeräte

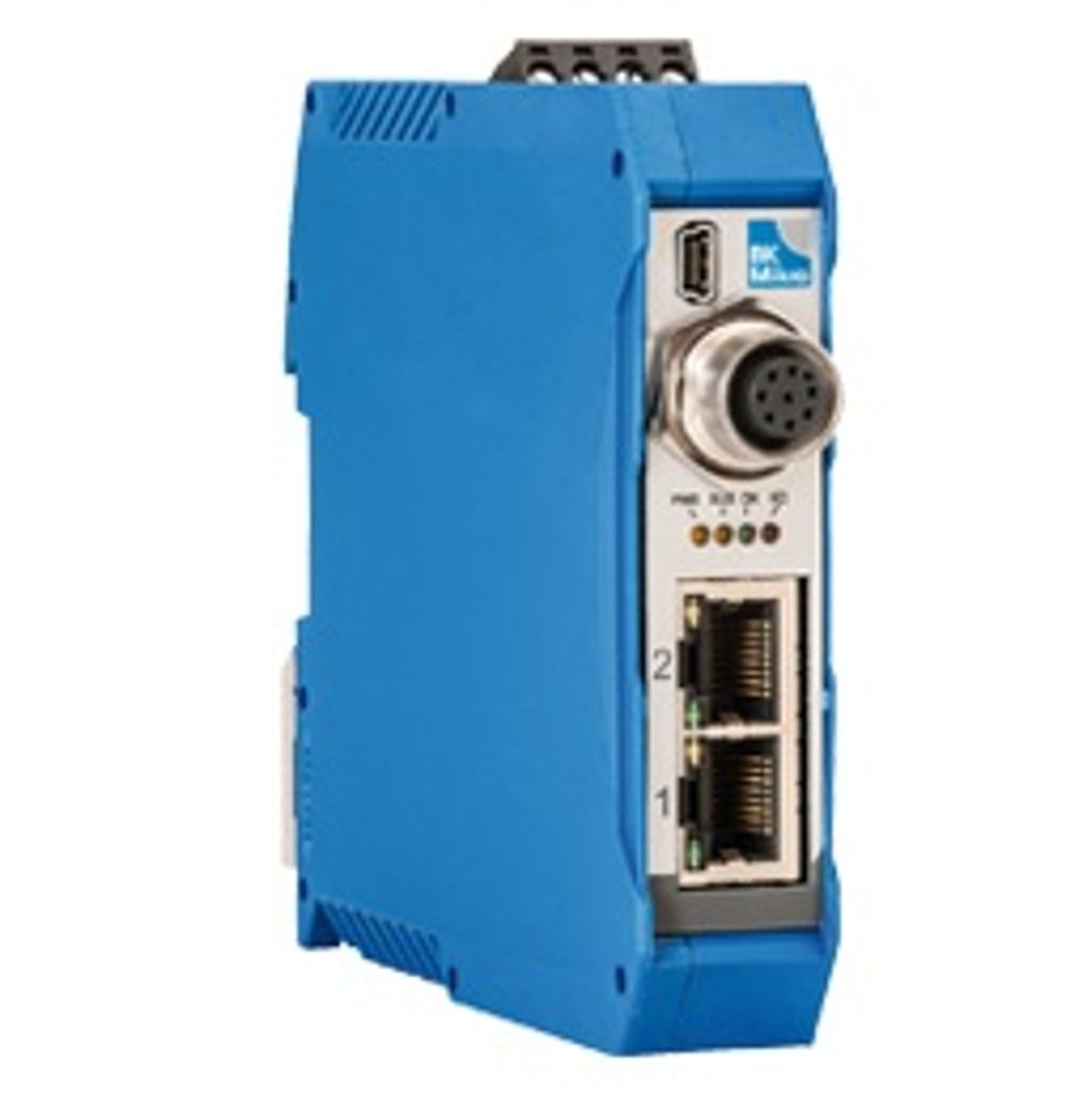

BKM91PN Premium

6304264

BKM91PN Premium

Beschreibung

  • PROFINET-Schnittstelle für direkte Feldbus-Anbindung an die Maschinensteuerung Specification 2.33, conformance class A
  • Mini-USB für PC-Ankopplung
  • 2 Ethernet-Anschlüsse (RJ45), 100 MBit/s, Full-Duplex Auto-Negotiation, Auto-Crossover unterstützt MRP
  • Steckbare Versorgungsspannung und Tastkopfanschluss
  • 4 LEDs für aktuelle Statusanzeige

Spezifikationen

Gehäuse

Isolierstoffgehäuse, Schutzklasse II, Einbaugerat

Schutzart

IP20

Abmessung (B x H x T)

22,6 mm x 99 mm x 113,6 mm

Gehäusebefestigung

Profilschiene 35 mm nach DIN EN 50022

Versorgungsspannung

24 V DC ±20% PELV, Imax = 1 A

Leistungsaufnahme

max. 24 VA

Steuerspannung

24 V DC ±20% PELV

Merkmale

  • Steckbare Schraubklemmen für Spannungsversorgung
  • Rundsteckverbinder
  • 8-polig (Tastkopfanschluss)
  • Mini-USB
  • 2 RJ45 Ethernet-Anschlüsse
  • Klimatische Bedingungen: entsprechend Klasse 3K3 nach EN 50178
  • Umgebungstemperatur: 0 °C bis +50 °C
  • Lagertemperatur: -20 °C bis +80 °C

Downloads

NameSpracheTypGrößeDownload
Bedienungsanleitung BK Mikro9enpdf1.94 MB
Bedienungsanleitung BK Mikro9 Fieldbusenpdf0.99 MB
Flyer BK Mikrodepdf0.91 MB
Datenblatt BKM91PN Premiumdepdf0.36 MB
