Steuergeräte

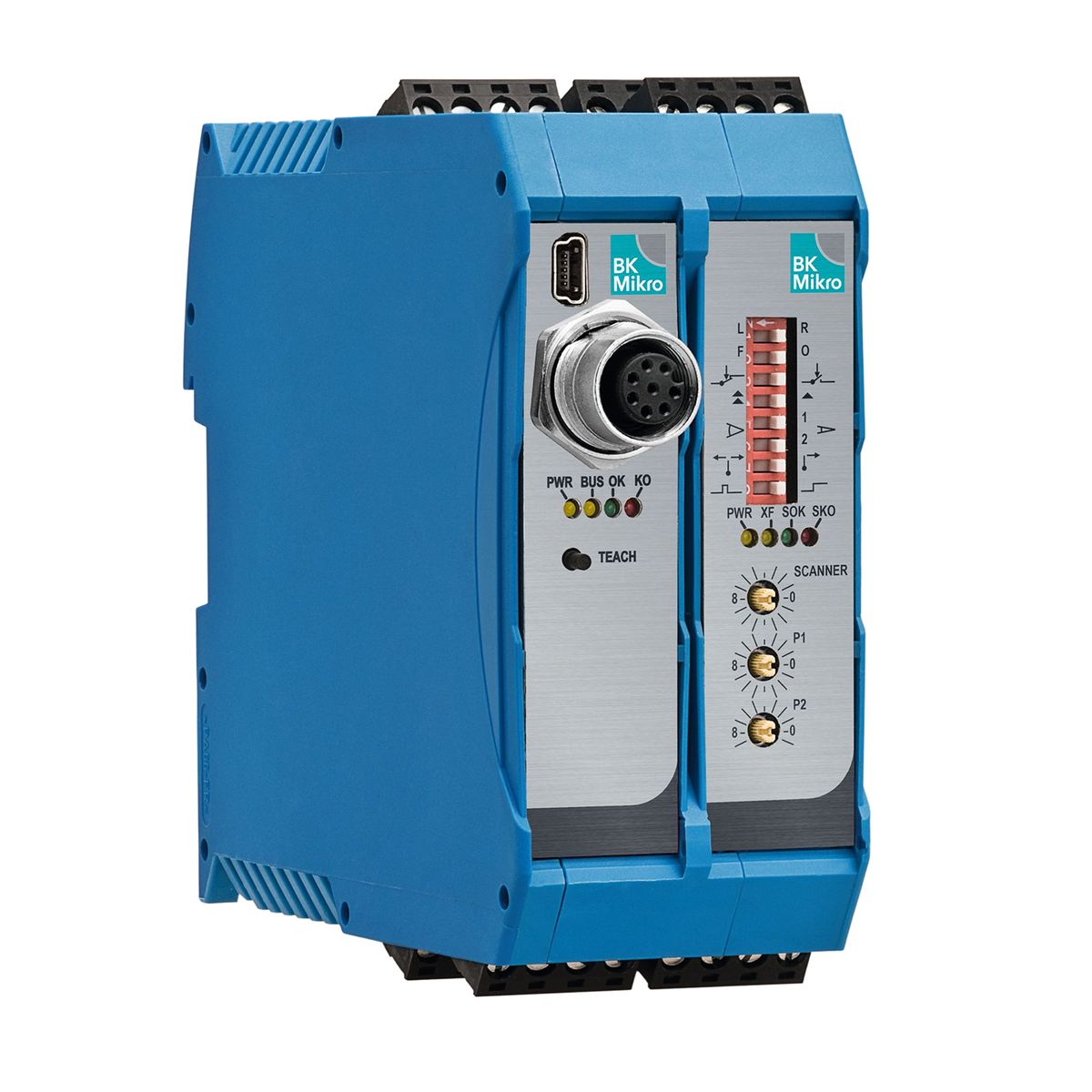

BKM92 Premium Kombi

6304257

BKM92 Premium Kombi

Beschreibung

  • Mini-USB für PC-Ankopplung
  • Digitale Steuereingänge (positive oder negative Logik): 3 x Start- und Teach-Signal sowie konfigurierbarer Kanal 10 x zur Auswahl/Steuerung von bis zu 512 diversen Positionen
  • Digitale Ausgänge: 2 x Relais (als Öffner oder Schließer) mit „OK“- und „KO“-Signalmeldung 2 x zur freien Konfiguration (aktive Schaltfunktion für 24 V-Signal)
  • 3 Drehschalter: Auswahl des Tastkopfs und Eingabe der Abtastwinkel (einstellbar in 24°-Stufen von 0° bis 360°)
  • 8 Kippschalter: Auswahl Prüfart (Objekt- oder Freiraumüberwachung) Auswahl Tastnadel-Drehrichtung (rechts und/oder links) Definition der Relaisausgänge (Öffner oder Schließer) Bestimmung der Abtastintensität (zweistufig) Selektion des Toleranzbereiches (±0,1° / ±1,0° / ±3,0° / ±10,0°)
  • Steckbare Versorgungsspannung und Tastkopfanschluss
  • 2 x 4 LEDs für aktuelle Statusanzeige
  • Teach-Taster

Spezifikationen

Gehäuse

Isolierstoffgehäuse, Schutzklasse II, Einbaugerat

Schutzart

IP 20

Abmessung (B x H x T)

45,2 mm x 99 mm x 113,6 mm

Gehäusebefestigung

Profilschiene 35 mm nach DIN EN 50022

Versorgungsspannung

24 V DC ±20% PELV, Imax = 1 A

Leistungsaufnahme

max. 24 VA

Steuerspannung

24 V DC ±20% PELV

Eingänge
  • Galvanisch getrennt
  • Eingangsstrom ca. 5 mA
  • Impulsdauer min. 30 ms
Schaltausgänge
  • 2 x Elektronisches Relais 24 V DC, max. 1 A, unbegrenzte Schaltzyklen
  • 2 x High Side Switch, Imax = 0,5 A

Merkmale

  • Steckbare Schraubklemmen für Spannungsversorgung
  • Relaisausgänge
  • Steuereingänge Rundsteckverbinder
  • 8-polig (Tastkopfanschluss)
  • Mini-USB
  • Klimatische Bedingungen: entsprechend Klasse 3K3 nach EN 50178
  • Umgebungstemperatur: 0 °C bis +50 °C
  • Lagertemperatur: -20 °C bis +80 °C

Downloads

NameSpracheTypGrößeDownload
Bedienungsanleitung BK Mikro9enpdf1.94 MB
Flyer BK Mikrodepdf0.91 MB
Datenblatt BKM92 Premium Kombidepdf0.38 MB
